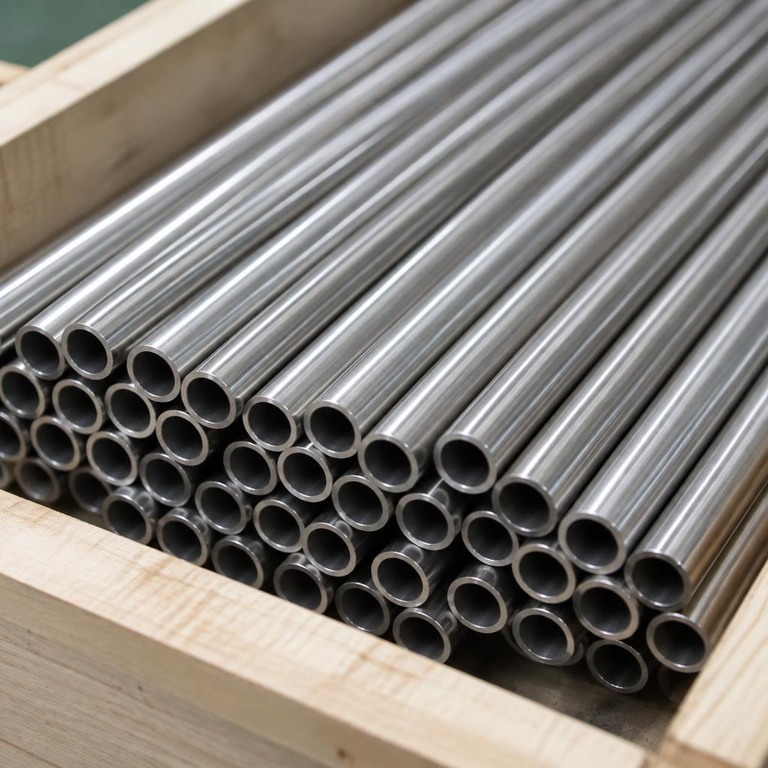

Tubos EN10305-1

Desde 1983, a Mercante produz tubos trefilados a frio, com e sem costura em aço carbono.

Nesta unidade, temos capacidade de trefilar tubos de 6mm até 235mm de diâmetro, com espessura de parede de 0,50mm até 15mm.

As aplicações dos Tubos EN10305-1 abrangem diversas indústrias, principalmente onde o rigor de qualidade e precisão são críticos para o bom funcionamento dos sistemas onde são aplicados.

Contamos com auxílio de técnicos e profissionais treinados e altamente qualificados para atender as necessidades de nossos clientes e oferecer a melhor solução para sua aplicação.

Dispomos de um amplo estoque de Tubos EN10305-1 a pronta entrega e atendemos a todo mercado nacional com agilidade e eficiência.

Somos especializados na linha de Tubos EN10305-1, consulte-nos!

Entre em contato com a Mercante e solicite maiores informações sobre Tubos EN10305-1.

Tubos EN10305-1

Tubos de aço carbono trefilado sem costura de precisão.

Norma EN10305-1

A Norma EN 10305-1 substitui a norma DIN 2391, edição de set/94.

A Norma brasileira equivalente é a NBR 5599-1.

Aplicações

São tubos obtidos pelo processo de trefilação a frio, utilizados para fins mecânicos em que se requer exatidão dimensional, ótimo acabamento superficial (adequado após tratamento prévio, para pintura, bicromatização, cromação) e propriedades mecânicas especiais.

Principais Aplicações

Camisas de cilindro Hidráulico;

Barras de Direção;

Buchas e Coxins;

Auto e Moto-peças.

Condução Hidráulica e de fluidos em geral (petróleo e gás);

Troca Térmica (caldeiras, trocadores de calor, evaporadores);

Linha Amarela e Linha Vermelha.

Estado de Fornecimento

Estado de Fornecimento conforme a Norma EN 10305-1.

Espessura

Para a espessura do tubo é estabelecida a tolerância de +/- 10% da espessura nominal ou +/- 0,10, o que for maior.

Comprimento

Os tubos podem ser fornecidos em 3 condições:

De 3 a 8m com variação máxima de 2 metros;

Comprimento fixo com tolerância de +/- 500 mm;

Empenamento

Para os tubos com diâmetro externo acima de 15,00mm o desvio de empenamento de qualquer tubo com comprimento L não deve ser superior à:

0,15 % do comprimento L para tubos com Limite de Escoamento ‹ = 500 MPa;

0,20% do comprimento L para tubos com Limite de Escoamento › 500 MPa.

Acabamento das extremidades

As extremidades devem estar cortadas no esquadro e sem rebarbas excessivas.

Acabamento superficial.

Os tubos fornecidos no estado +C e +LC possuem fina película do lubrificante resultante do processo de trefilação.

Os tubos fornecidos no estado +N, +A, +SR devem apresentar superfícies sem carepas porém podem apresentar variação na coloração.

Marcas superficiais decorrentes do processo de fabricação são admissíveis. Os tubos devem ser protegidos por camada de óleo protetivo.

Comentários

Mediante consulta outras características dimensionais, de composição química ou de propriedades mecânicas podem ser fornecidas.

Capacidade de Máquina

A MERCANTE possui 6 bancas de trefilação (p/ trefilar simples, duplo ou triplo) com capacidade de força até 120 ton, na seguinte faixa de bitolas:

Diâmetro Externo acabado de 6,00 até 235mm;

Espessura de 0,50 até 15mm.

Confira nosso Catálogo em PDF

Tubos Trefilados - Principais Normas

• Tubos de precisão em aço carbono, trefilados a frio, com costura removida (DIN 2393/NBR 5599/EN.10305-2).
• Tubos de precisão em aço carbono, trefilados a frio, sem costura (DIN 2391/NBR 5599-1/EN.10305-1).
• Tubos para Elementos de Transmissão - Cardans automotivos e agrícolas.
• Tubos com costura removida para cilindros hidráulicos e pneumáticos.
• Tubos sem costura para cilindros hidráulicos.
• Tubos com costura removida para ligação hidráulica (J525).
• Tubos sem costura, para ligação hidráulica (alta pressão).
• Tubos com costura para trocas térmicas.
• Caldeiras (ASTM A 178 / NBR 5599).
• Trocadores de calor (ASTM A214 / NBR 5585).
• Tubos sem costura para troca térmica.
• Trocadores de calor e condensadores (ASTM A179/NBR 5583).
• Caldeiras - Serviços para alta pressão (ASTM A 192/NBR 5594).
• Caldeiras e Superaquecedores (ASTM A210/NBR 5592).

Com estoque completo e frota própria de caminhões, permitem rapidez e pontualidade na entrega.
