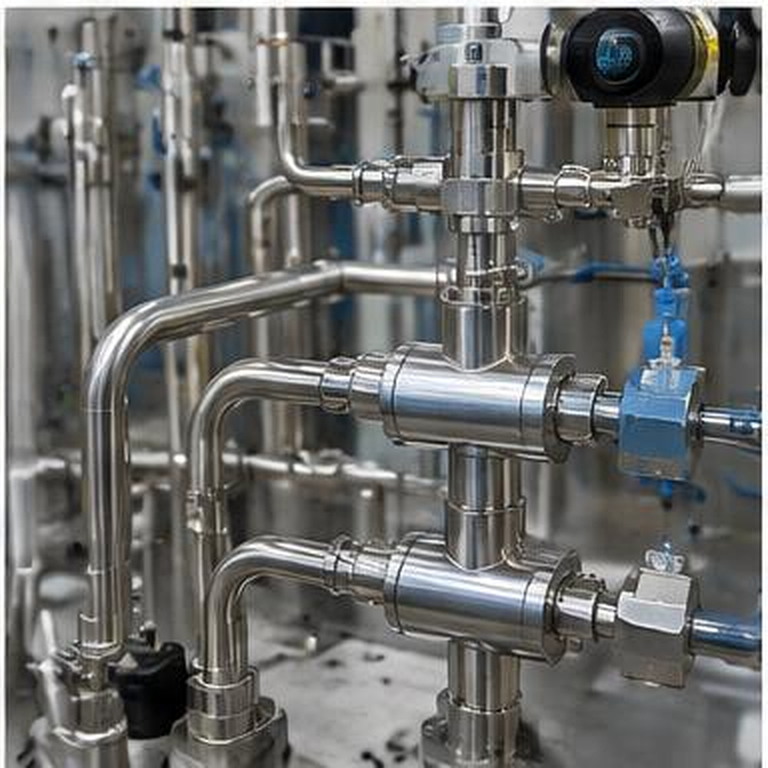

Tubos para Troca Térmica

Desde 1983, a Mercante produz tubos trefilados a frio, com e sem costura em aço carbono.

Nesta unidade, temos capacidade de trefilar tubos de 6mm até 235mm de diâmetro, com espessura de parede de 0,70mm até 14mm.

As aplicações dos Tubos para Troca Térmica abrangem diversas indústrias, principalmente onde o rigor de qualidade e precisão são críticos para o bom funcionamento dos sistemas onde são aplicados.

Contamos com auxílio de técnicos e profissionais treinados e altamente qualificados para atender as necessidades de nossos clientes e oferecer a melhor solução para sua aplicação.

Dispomos de um amplo estoque de Tubos para Troca Térmica a pronta entrega e atendemos a todo mercado nacional com agilidade e eficiência.

Somos especializados na linha de Tubos para Troca Térmica, consulte-nos!

Entre em contato com a Mercante e solicite maiores informações sobre Tubos para Troca Térmica.

Tubos para Troca Térmica

Tubos para troca térmica sem costura.

Normas Aplicáveis

Tubos para Trocadores de Calor e Condensadores.

A 179.

NBR 5583.

Aplicações

São tubos de aço de baixo carbono sem costura, produzidos por trefilação à frio e utilizados em trocadores de calor e condensadores.

Propriedades Mecânicas

A norma não especifica valores para Limite de Resistência, Escoamento e alongamento, porém podemos assumir para efeito de projeto os seguintes valores:

Resistência à Tração: 325 MPa min.

Limite de Escoamento: 180 MPa min.

Alongamento %: 35% min.

A dureza não deverá exceder o limite de 72 HRB.

Estado de Fornecimento

Os tubos são fornecidos com tratamento térmico após o último passe de trefila à temperatura acima de 650 ºC em forno contínuo com atmosfera controlada.

Ensaios não Destrutivos

O lote é submetido a ensaio hidrostático em 100 % dos tubos. Os tubos são mantidos sob a pressão de teste por no mínimo 5s e não devem apresentar vazamento.

A pressão de teste é calculada pela equação abaixo:

P = 32000 . t / D, onde:

• P é a pressão de teste hidrostático em PSI
• t é a espessura do tubo
• D é o diâmetro externo do tubo

Testes Mecânicos Destrutivos

São requeridos os seguintes ensaios destrutivos (conforme ASTM A 450):

• Achatamento
• Flangeamento
• Alargamento

Acabamento

Os tubos são fornecidos com as pontas cortadas perpendicularmente, em serra convencional.

Os tubos são fornecidos oleados e são admissíveis pequenas porosidades e marcas provenientes do processo de fabricação.

Embalagem e Identificação

Os tubos são fornecidos em amarrados, cintados com fita metálica.

Cada amarrado tem peso máximo de 2.000kg e está identificado por etiqueta constando as dimensões, norma, comprimento, quantidade (peso em kg) e número de barras, nome e pedido do cliente.

Confira nosso Catálogo em PDF

Tubos Trefilados - Principais Normas

• Tubos de precisão em aço carbono, trefilados a frio, com costura removida (DIN 2393/NBR 5599/EN.10305-2).
• Tubos de precisão em aço carbono, trefilados a frio, sem costura (DIN 2391/NBR 8476/EN.10305-1).
• Tubos para Elementos de Transmissão - Cardans automotivos e agrícolas.
• Tubos com costura removida para cilindros hidráulicos e pneumáticos.
• Tubos sem costura para cilindros hidráulicos.
• Tubos com costura removida para ligação hidráulica (J525).
• Tubos sem costura, para ligação hidráulica (alta pressão).
• Tubos com costura para trocas térmicas.
• Caldeiras (ASTM A 178 / NBR 5599).
• Trocadores de calor (ASTM A214 / NBR 5585).
• Tubos sem costura para troca térmica.
• Trocadores de calor e condensadores (ASTM A179/NBR 5583).
• Caldeiras - Serviços para alta pressão (ASTM A 192/NBR 5594).
• Caldeiras e Superaquecedores (ASTM A210/NBR 5592).

Com estoque completo e frota própria de caminhões, permitem rapidez e pontualidade na entrega.
